Mercedes: copiato dalla Sauber il profilo verticale sulla sospensione
Di:
10 mag 2018, 14:03

In Spagna si è vista una soluzione che la Mercedes ha preso dalla C37: è comparso un profilo verticale sul triangolo superiore della sospensione anteriore che è molto utile all'interazione con i vortici generati dall'ala anteriore

La Mercedes non punta solo alla piena potenza della power unit in qualifica per riprestinare quella superiorità di motore che sembra scomparsa: il team di Brackley ha proceduto anche a livello aerodinamico introducendo una soluzione che è stata lanciata da Luca Furbatto sulla Sauber C37, sotto nel disegno.
Sauber C37, pinne
Sauber C37: ecco la pinna verticale (freccia di destra) che la Mercedes ha copiato in Spagna

Disegno by: Giorgio Piola

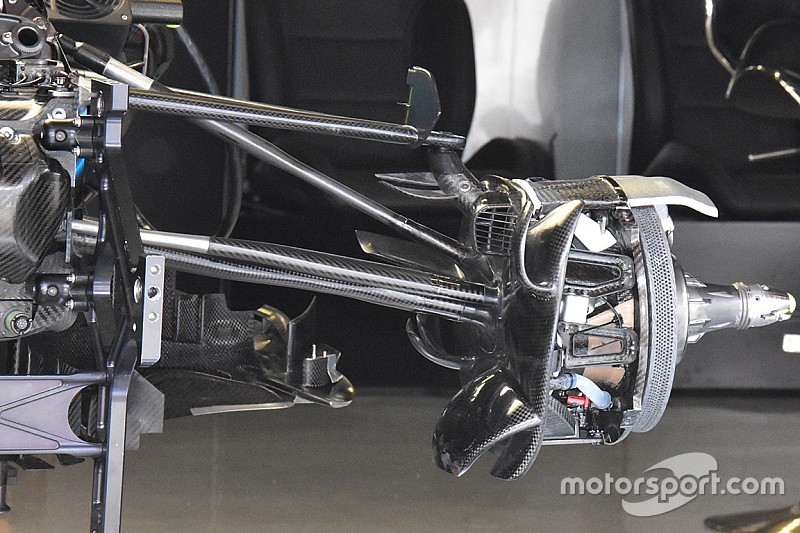

Sulla W09 che è stata portata in Spagna è comparso un profilo verticale sul triangolo superiore della sospensione anteriore, proprio in prossimità del bracket che sporge dal porta mozzo della ruota anteriore.

I tecnici di Brackley hanno proprio copiato pari pari il concetto della Sauber, visto che la C37 ha lo stesso tipo di sospensione anteriore della W09 con il pivot che disassae e solleva i bracci superiori in modo tale che non interferiscano con i flussi destinati alle bocche dei radiatori per il raffreddamnto dei radiatori.

Il flap che ha un bordo d'entrata a forma triangolare è utile all'interazione con i vortici generati dall'ala anteriore: la tendenza è di incanalarli fra la spalla interna della gomma e la bavetta, in modo da portare verso l'esterno la scia della ruota davanti perché non influenzi negativamente il fondo.
