Mercedes: i coltelli del fondo ora sono di misure diverse

condivisioni
commenti
Mercedes: i coltelli del fondo ora sono di misure diverse
Di:
28 set 2017, 15:15

Sulla W08, a seguito delle modifiche fatte all'estrattore anteriore, sono state evoluti per Sepang i tre deviatori di flusso dei barge board e le lame che si protendono in avanti dal fondo: ora sono tre anziché quattro perchè servono a...

La Mercedes non si è limitata a modificare la "zanna" dell'estrattore anteriore della W08: in Malesia il team di Brackley è intervenuto anche sul complicatissimo barge board che, evidentemente, risente del diverso andamento dei flussi generati proprio dall'elemento aerodinamico nell'anteriore.

Fatto sta che sono stati orientati in modo diverso anche i tre generatori di vortice che sono sistemati su un pavimento che è destinato a flettersi al crescere della velocità e del carico. Gli aerodinamici stanno facendo grandi passi avanti nella comprensione dell'andamento dei flussi e riescono con un'abile maestria ad assecondarli ai loro voleri.

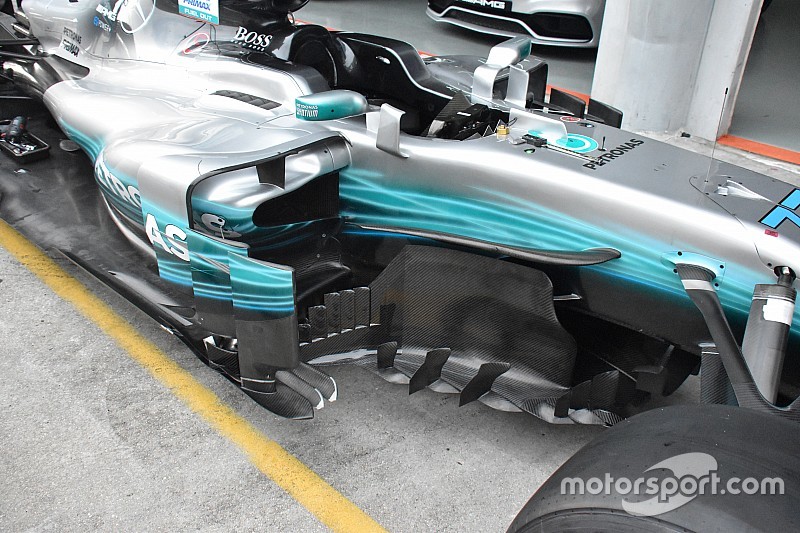

Mercedes-Benz F1 W08, dettaglio di sidepod e barge board
Mercedes W08: dettaglio del deviatore di flusso ai lati delle pance e dei coltelli sul fondo

Photo by: Sutton Motorsport Images

Nell'immagine sotto, per esempio, approfittando che alle pance non erano ancora stati montati i deviatori di flusso laterali in tre elementi, è stato più facile osservare i coltelli che si protendono in avanti dal fondo nella parte più esterna: la loro funzione è di indirizzare l'aria che arriva dai barge board sotto al fondo per aumentare la downforce nel retrotreno, senza dover caricare troppo l'incidenza delle ali che, invece, penalizzerebbe la penetrazione nell'aria aumentando la resistenza all'avanzamento.

A Singapore avevano visto quattro coltelli di uguali dimensioni, mentre nell'evoluzione della Malesia ne sono rimasti solo tre e hanno una grandezza che degrada verso l'esterno.

Mercedes-Benz F1 W08 barge board detail
Mercedes W08: sono cambiati i "coltelli" nel dito del fondo che si protende in avanti

Photo by: Sutton Motorsport Images

Prossimo Articolo
Bottas: "Il mio stile di guida non si è adattato alla W08 nelle ultime gare"

Articolo precedente

Bottas: "Il mio stile di guida non si è adattato alla W08 nelle ultime gare"

Prossimo Articolo

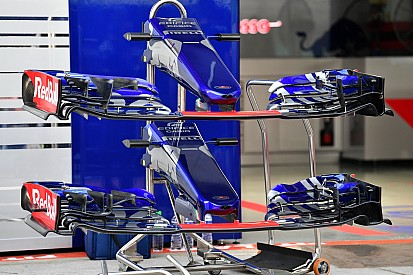

Toro Rosso: ala anteriore più scarica e piloni corti
