Haas: flap mobile posteriore molto incavato e sono diversi i piloni del muso

La squadra americana continua a produrre nuove soluzioni tecniche nella factory di Varano de' Melegari: sulla VF-18 sono state montate un'ala posteriore molto scarica ed è stato portato un musetto con piloni di sostegno dell'ala modificati.

Haas: flap mobile posteriore molto incavato e sono diversi i piloni del muso

La Haas è in piena fase di sviluppo: la squadra americana che ha la base tecnica a Varano de’ Melegari in Dallara continua a sfornare delle novità.

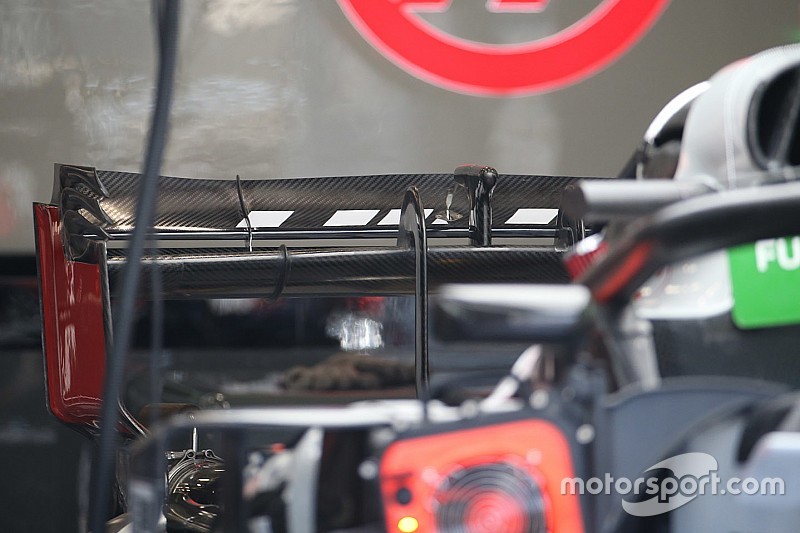

Molto interessante è l’ala posteriore che è stata disegnata per un carico aerodinamico molto basso: il profilo principale è quasi piatto con un bordo d’entrata svergolato verso l’alto in modo particolare nella porzione centrale, quella racchiusa fra i due piloni di sostegno.

Ma l’aspetto che attira di più l’attenzione è senz’altro il flap mobile che oltre a essere a corda molto corta ha il bordo d’uscita che non è rettilineo, ma ha due curvature per ridurre la resistenza all’avanzamento con l’intento di cercare alte velocità massime.

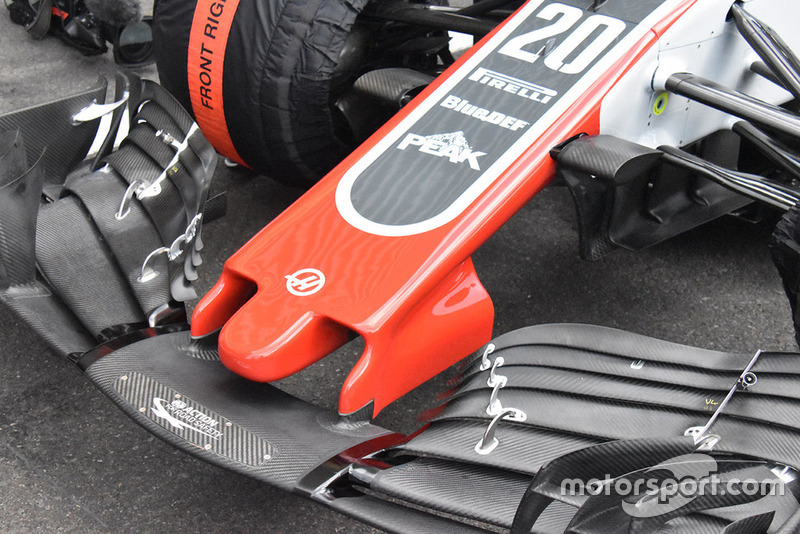

Haas F1 Team VF-18: i nuovi piloni che sostengono l'ala anteriore

Haas F1 Team VF-18: i nuovi piloni che sostengono l'ala anteriore

Photo by: Giorgio Piola

Per la VF-18 è arrivato a Spa un nuovo muso che è riconoscibile per il diverso disegno dei piloni che sostengono l’ala anteriore: oltre a un sistema di fissaggio evoluto si osserva che il lungo supporto si stringe leggermente per dare poi vita a un divergente maggiorato. Cambia, quindi, la portata di aria sotto al naso, mentre l’ala davanti per il momento mantiene cinque flap aggiuntivi che si aggiungono ai due elementi del profilo principale.

È da evidenziare come i flap piuttosto incidenti diventino piatti nella parte più interna per favorire il passaggio del vortice Y250.
