Ferrari SF90: uno dei punti di forza è l'impianto frenante personalizzato a ogni GP

condivisioni
commenti
Ferrari SF90: uno dei punti di forza è l'impianto frenante personalizzato a ogni GP
Di:
Co-autore: Giorgio Piola
27 giu 2019, 15:16

Dal Canada all'Austria, passando per la Francia, la Scuderia non ha mai usato lo stesso tipo di disco in carbonio Brembo: a Montreal è stato montato il sette fori, mentre al Castellet è apparso un disco alleggerito e a Spielberg c'è una soluzione a metà fra le due con una V più piccola.

La Ferrari SF90 è una monoposto che ha manifestato alcuni difetti di natura aerodinamica, ma anche tanti pregi. Uno di questi è sicuramente l’impianto frenante che è costantemente aggiornato in co-engineering con la Brembo.

Negli ultimi tre Gran Premi abbiamo assistito a soluzioni molto diverse, segno che lo staff di Maranello adotta particolari specifici in funzione delle caratteristiche delle piste.

Va detto che se per filosofia costruttiva i team inglesi hanno privilegiato gli impianti leggeri, i tecnici di Maranello hanno sempre preferito sistemi che puntassero alla massima rigidezza. Due modi opposti per ottenere le prestazioni.

Ora, che alla Scuderia hanno raggiunto alti valori di rigidezza, gli ingegneri hanno cominciato a lavorare sull’alleggerimento delle parti, ben sapendo che riducendo le masse non sospese è possibile migliorare il comportamento dell’anteriore con una maggiore reattività in particolare nei cambiamenti di direzione.

Ferrari SF90 disco freno con i sette fori (nel tondo) visto al GP del Canada e con la campana con le aperture rettangolari

Ferrari SF90 disco freno con i sette fori (nel tondo) visto al GP del Canada e con la campana con le aperture rettangolari

Photo by: Giorgio Piola

In Canada, una delle piste più impegnative per l’impianto frenante insieme a Singapore, la Brembo aveva portato un disco in carbonio con sette fori di raffreddamento disposti a V sulla superficie esterna (per un totale di oltre 1.400 fori).

Questa soluzione era accoppiata a una campana caratterizzata da aperture rettangolari, lunghe e strette in prossimità del disco.

Ferrari SF90: ecco il disco alleggerito Brembo con i sei fori di raffreddamento e la vistosa V al centro apparso al Paul Ricard

Ferrari SF90: ecco il disco alleggerito Brembo con i sei fori di raffreddamento e la vistosa V al centro apparso al Paul Ricard

Photo by: Mark Sutton / Sutton Images

In Francia, invece, dove le staccate erano meno problematiche, ha fatto il suo debutto un disco dotato di sei fori di raffreddamento che era caratterizzato da una visto forma a V scavata nella parte centrale.

Al Paul Ricard, quindi, si è cercato il massimo alleggerimento ben sapendo che c’erano solo tre frenate rilevanti di cui una molto severa, quella della Chicane Nord.

L’alta velocità permetteva un buon raffreddamento dell’impianto, mentre sulla carta poteva essere più critica l’usura, ma la Ferrari non ha accusato alcun problema, permettendo anzi l’avvicinamento finale di Charles Leclerc alla Mercedes di Valtteri Bottas.

In questo caso la campana era caratterizzata da fori tondi asimmetrici disposti su due piani alternati.

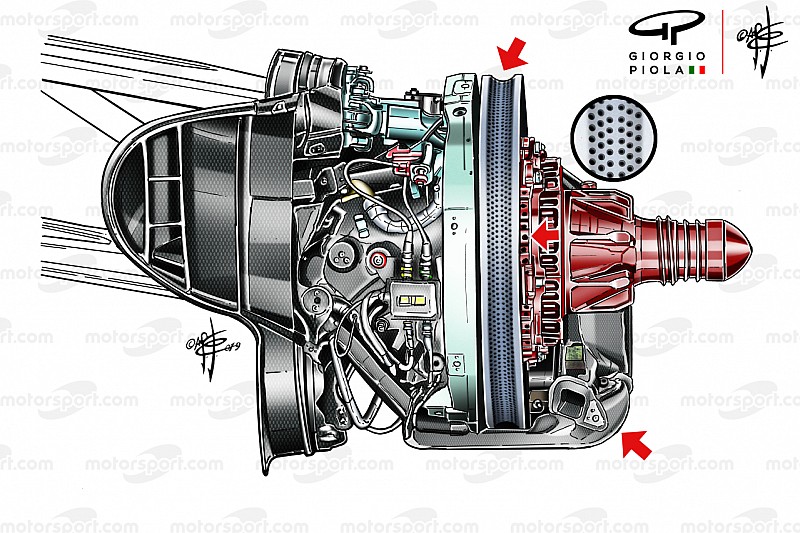

Ferrarri SF90: l'impianto frenante anteriore dell'Austria con il disco dotato di una V minima nei fori di raffreddamento

Ferrarri SF90: l'impianto frenante anteriore dell'Austria con il disco dotato di una V minima nei fori di raffreddamento

Photo by: Giorgio Piola

Il bello è che in Austria si è arrivati a una soluzione di compromesso fra Montreal e Le Castellet: il disco è dotato di sei fori nella superficie di raffreddamento e il groove, vale a dire la parte scavata centrale che è meno profonda di quella vista in Francia. Si perde meno rigidezza, mantenendo lo stesso vantaggio aerodinamico.

Ed è interessante notare che la campana è uguale a quella canadese perché il Red Bull Ring è un tracciato molto severo sui freni perché trovandosi a una quota di quasi 700 metri c’è l’aria un po’ rarefatta che obbliga a maggiorare le prese.

È curioso il fatto che l’impianto venga sottoposto a un impegno notevole sebbene il tempo totale di staccata sia minore di 9”, un valore che è fra i più bassi della stagione.

Nell’ottica dell’alleggerimento delle parti bisogna anche ricordare l’introduzione dal GP di Monaco di una nuova pinza Brembo dalla forma trapezoidale data in anteprima a Red Bull Racing, sotto, e Alfa Romeo che poi è stata adottata anche dalla Ferrari.

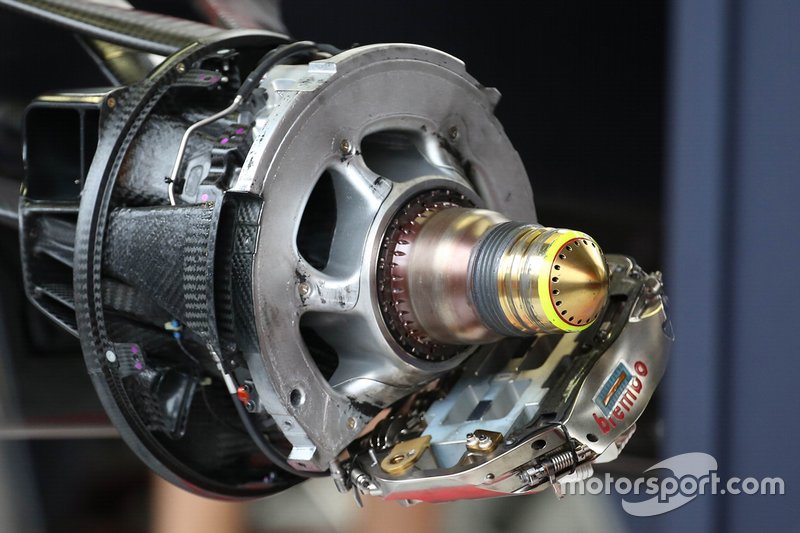

Red Bull RB15, dettaglio della pinza Brembo a forma di trapezio che ha debuttato al GP di Monaco

Red Bull RB15, dettaglio della pinza Brembo a forma di trapezio che ha debuttato al GP di Monaco

Photo by: Giorgio Piola
