Ferrari: la leva della frizione col ditale ora è in materiali compositi

condivisioni
commenti
Ferrari: la leva della frizione col ditale ora è in materiali compositi
Di:
Co-autore: Franco Nugnes
28 giu 2017, 14:09

Fra le novità tecniche che la Ferrari ha introdotto a Baku c'è anche la nuova leva della frizione: oltre a essere in materiali compositi per essere più leggera e meno visibile agli occhi indiscreti, adesso ha anche una diversa impugnatura.

Il tema delle partenza rimane uno degli argomenti che in Formula 1 non passano mai di moda. La Ferrari ha lavorato sodo dopo il GP del Canada per capire cosa avesse messo in crisi sia Sebastian Vettel che Kimi Raikkonen.

A giudicare dallo scatto di Baku le cose sono decisamente migliorate: il tedesco si è subito accodato a Lewis Hamilton, mentre Kimi Raikkonen aveva abilmente infilato la Mercedes di Valtteri Bottas, prima che il collega connazionale decidesse di centrarlo alla Curva 2, demolendogli un deviatore di flusso e l'aerodinamica della fiancata sinistra.

A Maranello c'è un gruppo di lavoro che è destinato a sviluppare la leva della frizione: praticamente ad ogni GP ci sono delle piccole novità dietro al volante computer della Rossa e, talvolta, gli aggiornamenti vengono proposti fra una sessione di prove e l'altra.

Nell'immagine sotto, vi mostriamo la SF70H che i meccanici del Cavallino avevano portato alle verifiche FIA giovedì pomeriggio: è facile notare le due leve in metallo perché riflettono la luce e si osservano in modo particolare rispetto ad un ambiente come l'abitacolo che è sua una base scura.

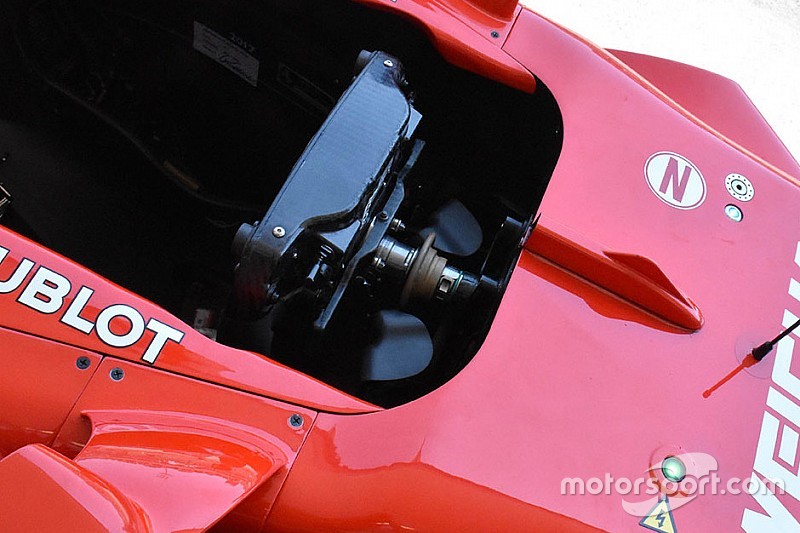

Ferrari SF70H cockpit detail
Ferrari SF70H: la leva della frizione in metallo che si è vista alle verifiche di Baku

Photo by: Giorgio Piola

La foto ci mostra come il bilanciere della frizione sia collocato dietro all'attacco a baionetta del volante sul piantone dello sterzo. La leva è rettilinea ed è leggermente inclinata verso la parte anteriore e mostra la presenza del ditale che ha fatto la sua comparsa a partire dal GP di Spagna.

Ferrari SF70H, dettaglio del volante
Ferrari SF70H, dettaglio del volante con la leva della frizione in metallo che ha debuttato in Spagna con Vettel

Disegno by: Giorgio Piola

La presenza del ditale sul paddle ha permesso alle squadre di non dover rispettare i 50 mm che la leva della frizione deve mantenere da qualsiasi altro elemento. In questo modo è possibile che il comando della frizione possa essere possa essere posizionato in funzione della ergonomia delle mani dei piloti, consentendo un’azione della leva più precisa con le dita.

A Baku il paddle in carbonio

Prima delle qualifiche del GP azero, invece, Sebastian Vettel è passato alla versione in materiali compositi: la Ferrari non si è limitata a realizzare il paddle precedente in carbonio (così si può risparmiare un po' di peso e si rende più difficile la vista ai... curiosi), ma è stata proposta una soluzione più evoluta che si avvicina sempre di più a quella che la Mercedes aveva montato sulla W08 già nei test invernali a Barcellona.

Sotto, infatti, potete vedere la leva che adesso è stata arcuata  per assumere la forma morfologica delle dita. Il ditale è stato maggiorato e, soprattutto, la leva è spostata più in avanti, visto che la posizione di partenza è ben oltre l'attacco a baionetta del volante. E' evidente che i tecnici del Cavallino hanno studiato i movimenti della mano di Vettel per trovare la posizione migliore perché il pilota tedesco possa "sentire" il punto di stacco della frizione.

Ferrari SF70H cockpit detail
Ferrari SF70H: la nuova leva della frizione in materiali compositi usata da Vettel a Baku

Photo by: Giorgio Piola

La FIA, infatti, quest'anno ha vietato l'uso della doppia leva della frizione che si era diffusa l'anno scorso: la prima serviva a trovare il punto di stacco, mentre la seconda era utilizzata per  la partenza vera e propria.

La Ferrari aveva iniziato la stagione 2017, sotto, con una leva della frizione molto lunga dotata di una notevole corsa che doveva permettere al pilota di trovare l’ideale punto di stacco della frizione, ma poi è passata al concetto che è stato sviluppato dalla Mercedes (video sotto).
