Analisi tecnica: quante novità McLaren viste in Spagna!

La McLaren è riuscita a entrare in Q3 nel GP di Spagna con Alonso, mostrando una crescita delle prestazioni della MP4-31. La monoposto di Button aveva un nuovo pacchetto aerodinamico che rappresenta la nuova via del team di Woking.

Analisi tecnica: quante novità McLaren viste in Spagna!

La McLaren nel Gran Premio di Spagna è riuscita a entrare in Q3 con Fernando Alonso, segno che la crescita graduale della MP4-31 procede, in attesa che la Honda porti la prima evoluzione del motore atteso per il GP del Canada.

Peter Prodromou, responsabile aerodinamico del team di Woking, prosegue l’incessante sviluppo dell’ala anteriore, intorno alla quale intende evolvere il resto della monoposto.

Ala anteriore

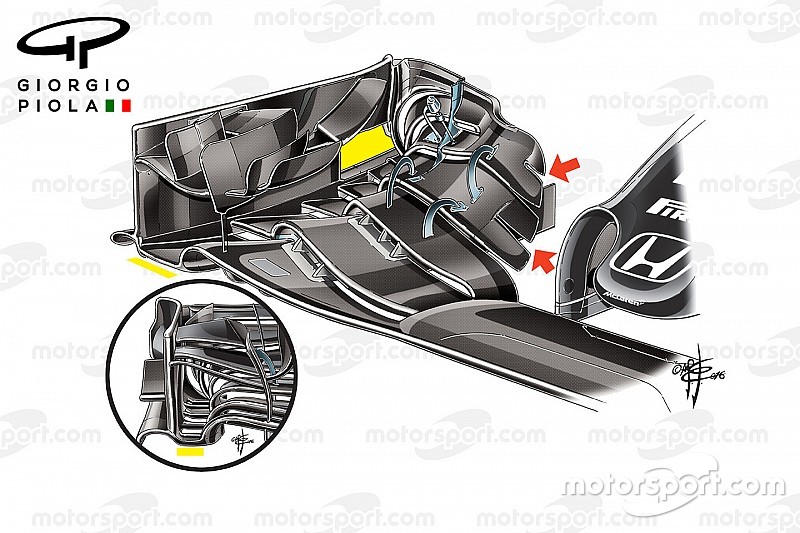

McLaren MP4/31 endplates comparison, Barcelona
McLaren MP4/31: la comparazione dell'ala anteriore di Barcellona con quella di Sochi

Disegno by: Giorgio Piola

La nuova ala anteriore è stata utilizzata esclusivamente da Jenson Button per tutto il weekend di Barcellona e dovrebbe rappresentare una chiave di volta per lo sviluppo aerodinamico futuro: il nuovo disegno, infatti, potrebbe comportare il cambiamento di altre parti della macchina.

L’aspetto più importante del cambiamento è visibile in prossimità della paratia laterale dell’ala anteriore: a differenza della Mercedes che ha creato una sorta di tunnel con l’arricciatura dei profili, la squadra di Woking ha puntato su un marciapiede molto largo con tanti soffiaggi (visibile in giallo, mentre nel tondo è possibile fare il confronto con la soluzione precedente), preferendo che fossero i flap ad assumere una forma grazie alla quale si possono orientare i flussi verso l’esterno della ruota anteriore.

È cambiata anche la paratia laterale che resta aperta nella parte posteriore (colorata in giallo). Questa uscita d’aria, infatti, serve a sfogare il flusso che deve aggirare opportunamente l’impatto con la ruota anteriore, riducendo il drag e migliorando l’efficienza aerodinamica.

Anche i flap sono stati rivisti (si notino le frecce) con due soffiaggi nella parte più interna che modificano il vortice Y250 che si genera fra la parte centrale del profilo principale che deve essere neutra e l’arricciatura dei flap.

Tagliati i cestelli dei freni

McLaren MP4-31 brake ducts detail
McLaren MP4-31: il cestello dei freni anteriore di Barcellona e quello visto a Sochi

Photo by: Giorgio Piola

La McLaren a Barcellona ha portato ben tre versioni delle bracke duct: rispetto al cestello anteriore visto a Sochi (riquadro), sono state completamente asportate le tre feritoie per la Spagna lasciando tutta l’area esterna aperta, onde favorire un maggiore irradiamento del cerchio di conseguenza delle gomme.

McLaren MP4-31 front brake ducts comparison
McLaren MP4-31 a sinistra la nuoca presa dei dei freni anteriore che era nella palpebra in carbonio

Photo by: Giorgio Piola

Nell’anteriore la McLaren ha rinunciato alla presa d’aria dei freni all’interno della palpebra in carbonio che fa parte della brake duct, mentre ha fatta la sua apparizione una vistosa presa che sicuramente sporca il flusso aerodinamico, ma assicura una migliore efficienza dei freni.

Ala posteriore e diffusore

McLaren MP4-31 back wings detail
McLaren MP4-31: la modifica ai bordi del diffusore posteriore

Photo by: Giorgio Piola

L’ala posteriore della MP4-31 è stata modificata per avere un maggiore carico aerodinamico. Il diffusore, invece, è rimasto lo stesso già visto in Russia, ma ha mostrato due piccole paratie verticali ai bordi eterni (evidenziate in verde).
